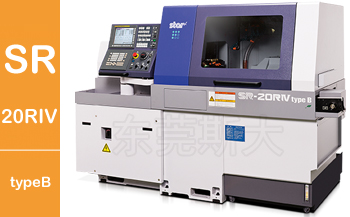

日本斯大STAR數控走心機床SR-20RIVtypeB

	加工最大直徑	φ20mm / φ23mm(選配)
	加工最大長度	205mm / 50mm(無導套)
	加工能力
	C 軸功能	主軸 + 副主軸
一、斯大走心機SR-20RIVtypeB采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。

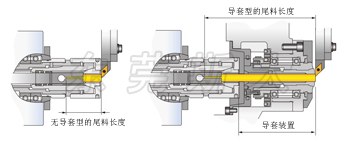

二、斯大走心機SR-20RIVtypeB具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。
三、斯大走心機SR-20RIVtypeB采用門型刀架臺采用均等負荷橫向?qū)蚪Y(jié)構，抑制直動導軌軸承所受的力矩負重至最小限度，確保刀架臺剛性，并設計27個刀具安裝位置，最多可安裝41把刀具，實現強大的復合加工能力，應對各個領域的需求，同時在正面配備2軸深孔套筒座，可鉆最大加工直徑φ8mm深度100mm的深孔，實現特殊深孔的可行性解決方案。
四、斯大走心機SR-20RIVtypeB了進一步實現多樣化復合加工,充實了背面?zhèn)鹊墓δ�，從而在背面刀架臺配備8軸鉆孔單元，并搭載Y2軸控制作為標配，在刀架臺上備有可通過操作系統控制的角度可變化的B軸動力單元，使得刀具可在工件外圓和端面上任意角度加工傾斜表面。

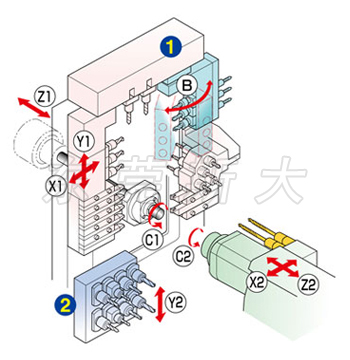

刀架臺運動圖		刀架臺結構種類	刀具參數
	①	橫向鉆孔單元型	車刀(□12mm) 正面固定工具背面固定工具回轉工具	7把 6把 4把 3把
			可交換式回轉工具	2pos
			B軸回轉工具	1Pos
	②	背面8軸單元	背面加工工具固定工具回轉工具	8把 max.8把 max.8把

項目		SR-20RⅣB
最大加工直徑		φ20mm/φ23mm(選配)
主軸箱最大行程	導 套規 格	205mm
主軸箱最大行程	無導 套規 格	材料直徑X 2.5(max.50mm)
車刀把數		外側5把 + 內側2把（□12mm）
4 軸套筒座	刀具把數	正面加工固定刀具4把
	刀具把數	背面加工固定刀具4把
	最大鉆孔能力	φ12mm
	最大切削攻絲能力	M10XP1.5
正面 2 軸深孔套筒座	刀具把數	2把
	最大鉆孔能力	φ10mm
	最大鉆孔深度	100mm
動 力刀具	刀具把數	3把
	刀具把數	可交換式工具：2pos
	帶 B 軸回轉 工具	1pos
	最大鉆孔能力	φ10mm
	最大切削攻絲能力	M8XP1.25
	最大轉 速	max.8,000min^-1
	電機	2.2kw
速進 給速度		35m/min(X1,Y1,Z1,X2,Z2) 15m/min(Y2)
主軸分度		C軸控制
主軸轉 速		max.10,000min^-1
主軸電機		2.2kw(連續) / 3.7kw(10分/25%ED)
機 械尺寸（長 X 寬 X 高）		2,334 X 1,200X 1,695mm
機 械重量		2,600kg
電器設 備功率		4.7KVA

項目			SR-20RⅣB
最大夾持直徑			φ20mm
最大接取制品長			80mm
最大制品突出長			30mm
背面 8 軸單元	刀具把數		8把
	最大鉆孔能力	固定刀具	φ12mm
		動 力刀具	φ6mm
	最大攻絲能力	固定刀具	M10XP1.5
		動 力刀具	M5XP0.8
副主軸分度			C軸控制
副主軸轉 速			max.10,000min^-1
副主軸電機			2.2kw(連續) / 3.7kw(10分/25%ED)
