STAR走心機

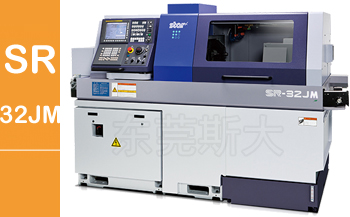

日本斯大STAR數控走心機床SR-32JM

	加工最大直徑	φ32mm
	加工最大長度	310mm
	加工能力
	C 軸功能	主軸 + 副主軸
一、斯大走心機SR-32JM采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。
二、斯大走心機SR-32JM采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。
四、斯大走心機SR-32JM橫向鉆孔5軸單元下方2軸，采用模塊化設計，可根據工件需要自由安裝可交換式工具，實現工藝的靈活性，同時正背面套筒座及背面專用單元，也可根據用戶需要選擇最合適的套筒座及刀具單元軸數量。

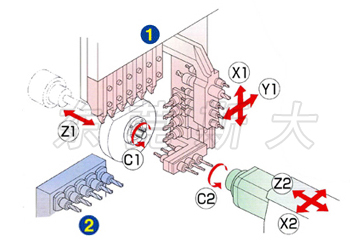

刀架臺運動圖		刀架臺結構種類		刀具參數
	①	橫向鉆孔單元5軸型		車刀(□16mm) 正面固定工具背面固定工具回轉工具ER11 回轉工具ER16/ 可交換式工具	6把 4把/5把 4把/5把 3把 2把 2pos
		5軸套筒	4軸套筒
		橫向鉆孔單元6軸型		車刀(□16mm) 正面固定工具背面固定工具回轉工具ER11	6把 4把/5把 4把/5把 6把
		5軸套筒	4軸套筒
		無橫向鉆孔單元		車刀(□16mm) 正面固定工具背面固定工具	6把 4把/5把 4把/5把
		5軸套筒	4軸套筒
	②	背面4軸單元		背面加工工具固定工具回轉工具	4把 4把 4把
		背面5軸單元(中間限固定刀具)		背面加工工具固定工具回轉工具	5把 5把 4把

項 目		SR-32JM
		橫向鉆孔單元5軸型	橫向鉆孔單元6軸型	無橫向鉆孔單元
最大加工直徑		φ32mm
主軸箱最大行程		310mm
車刀把數		6把（□16mm）
套筒座	刀具把數	(4軸規格)正面加工固定刀具4把 / 背面加工固定刀具4把
		(5軸規格)正面加工固定刀具5把 / 背面加工固定刀具5把
	最大鉆孔能力	φ13mm
	最大切削攻絲能力	M12XP1.75
動 力刀具	刀具把數	橫向旋轉刀具：3把可交換式工具：2pos	橫向旋轉刀具：6把	—
	最大鉆孔能力	φ8mm	φ7mm	—
	最大切削攻絲能力	M6XP1.0		—
	最大轉 速	max.5,000min^-1	max.6,000min^-1	—
	電機	1.5kw		—
速進 給速度		24m/min(X1,Y1,Z1,X2,Z2)
主軸分度		C軸控制
主軸轉 速		max.7,000min^-1
主軸電機		5.5kw(連續) / 7.5kw(30分/60%ED)
切削油箱容量		174L
機 械尺寸（長 X 寬 X 高）		2,731 X 1,275X 1,705mm
機 械重量		3,100kg
電器設 備功率		6.6KVA
A 特性噪音水準		max.71dB

項目			SR-32JM
			背面4軸單元	背面5軸單元
最大夾持直徑			φ32mm
最大接取制品長			125mm
最大制品突出長			45mm
背面專用單元	刀具把數		4把	5把
	可交換式動 力刀具		4pos	4pos
	最大鉆孔能力	固定刀具	φ13mm
		動 力刀具	φ6mm
	最大攻絲能力	固定刀具	M10XP1.5
		動 力刀具	M5XP0.8
動 力刀具轉 速			max.6,000min^-1
動 力刀具電機			0.75kw
副主軸分度			C軸控制
副主軸轉 速			max.7,000min^-1
副主軸電機			2.2kw(連續) / 3.7kw(15分/60%ED)
